一、幼兒園抗震檢測鑒定收費項目實例分析：
1 、工程概況
該小學教學樓為四層砌體結構建筑，建于1989 年，建筑面積為3015 m2，按8 度抗震設防烈度設計。樓（屋）蓋采用預制空心板，基礎采用條形基礎，建筑物長47.6m，寬1 5 . 4 米，平面呈矩形，教室進深尺寸為6m,開間尺寸為9m，走廊寬度為2.4m。一至四層層高為3.6m，室內外高差為0.6m，教學樓設計總高度為14.68m。內、
外墻均為370mm厚實心磚墻。施工圖紙與施工資料齊全?？拐饦?gòu)造措施：各層樓面及屋頂均設有圈梁，圈梁頂標高位于鋼筋混凝土多孔板下，房屋墻體內設有部分混凝土構造柱。
2 、抗震措施鑒定
依據現行《抗震鑒定標準》（G B 5 0 0 2 3 - 2 0 0 9 ）及抗震設計規范（GB50011-2008）對該結構按照B類建筑進行相應的抗震措施鑒定3 、檢測結論和建議
（1）該樓設計于1989 年，應是按照78版抗震規范設計，該樓為教學樓，乙類設防建筑，按9 度核查其抗震措施，按8 度設防要求驗算結構承載力。對其按B 類砌體結構房屋（后續使用年限30 年）進行抗震措施鑒定和抗震承載力驗算。
（2 ）該樓結構布置基本合理，有圈梁和構造柱，層高在規范允許值之內，總高超限;
（3）結構無嚴重表現缺陷，結構及構件變形在允許值之內；
（4 ）部分房間橫墻間距過大，不滿足規范和鑒定標準要求；
（5 ）混凝土圈梁、構造柱配筋難以滿足規范和鑒定標準要求;
（6 ）部分墻體承載能力不能滿足驗算要求；

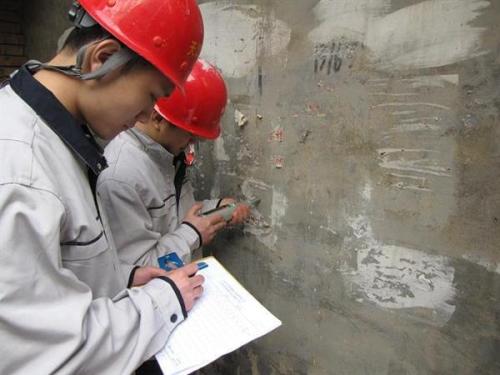

（7 ）現場檢測，該樓材料強度滿足鑒定標準要求。
經級鑒定：房屋高度超過12m，層數超過四層；橫墻間距大于7m，樓、屋面為非現澆板，達不到剛性樓、屋面的要求；房屋缺少必要抗震構造柱，級鑒定不能通過。經第二級鑒定，房屋一～四層多個墻肢的抗力與效應之比小于0.85，不滿足抗震承載力的要求。
綜合兩級鑒定，該房屋的綜合抗震能力不滿足抗震鑒定要求，房屋結構需要進行整
體抗震加固處理。
4 、加固設計
（1 ）噴射鋼筋混凝土板墻加固由于教學樓橫墻較少，高度為14.68m，高度不滿足《北京地區中小學校舍抗震鑒定與加固技術細則》5.1.5 條的規定，所以采用噴射鋼筋混凝土板墻加固，改變結構體系的抗震減災措施。內外墻采用噴射70 厚雙面鋼筋混凝土板墻，墻體水平筋為Ф8@200，墻體豎向筋為Ф10@200，墻體拐角處增設Ф14@400錨固鋼筋，伸出墻體500（見圖8 及圖2）。
（2 ）豎向鋼筋采用搭接受力方法，樓層豎向鋼筋終止于樓板底面，上一樓層的豎向鋼筋始于樓板頂面。穿樓板的豎向搭接筋:平行于預制板方向：沿橫墻每隔1m設置1Ф22的搭接鋼筋傳力，垂直于預制板方向：通過預制板間縫穿過的搭接鋼筋傳力，對900mm及1200mm寬的預制板搭接鋼筋分別為1Ф22/2 Ф 20@600/ 每板，伸出樓板頂面及底面各40d（d 為搭接鋼筋直徑）。
（3 ）經開挖后檢查發現首層室內地面以下有較多管道溝，管道溝蓋板懸掛在370mm 磚墻外伸出來的80mm 寬的磚線條上。所以，在有管溝處除增設加厚的雙面鋼筋混凝土板墻之外，還要增設還原復位擱置管道溝蓋板的線條板。拆掉原管道溝蓋板，打掉80mm 寬的磚線條，并在370mm磚墻的內側相同標高處用后生根的辦法現澆一鋼筋混凝土的線條讓復位的管溝蓋板擱置在此處。在此處增設間距為Ф8@200的L 型鋼筋，并在內側噴射混凝土板墻，板墻噴射混凝土完成后，還原恢復蓋板，此時管溝的蓋板不再懸掛在370mm磚墻外伸出來的80mm 的磚線條上，而是懸掛在雙面板墻上的外伸出來的鋼筋混凝土線條窄板之上。
四、結論
中小學砌體結構校舍量大面廣，以此小學校舍的抗震安全調查與鑒定結果分析，中小學多層砌體結構校舍存在房屋的整體性、抗震性能較差等較為普遍的抗震性能缺陷，應當及時采用措施對抗震性能不足的中小學校舍予以加固修復，通過對多層砌體結構校舍進行科學合理的抗震加固，可以有效地提高砌體結構的整體性和抗震能力，有效地延長建筑結構使用壽命，以達到減少地震災害破壞的目的。
