房屋安全檢測鑒定公司是以“檢驗、測試、咨詢”為經營方向的獨立第三方檢測機構。秉承“業主放心、監理信任、客戶滿意”的服務宗旨，不斷拓展業務領域和服務范圍，提升“房屋安全檢測鑒定”的品牌知名度和美譽度;竭誠為廣大客戶提供權威、可靠、公正的檢測服務。公司技術實力雄厚、檢測儀器先進、鑒定結論準確，擁有一支專業精準的房屋檢測鑒定專家團隊。業務遍及全國各市，技術精湛、實力雄厚，資質證書齊全，可以承接全國檢測鑒定業務。公司熟悉辦理房屋租賃類房屋安全檢測、酒店賓館、學校幼兒園、建筑加層、外企驗廠、樓面承重、危房鑒定、火災后損傷檢測、裝修改造安全影響評估等各類房屋結構安全性檢測業務辦理流程，確保報告真實有效，科學準確。

公司檢測業務范圍：建筑結構安全性鑒定，鋼結構鑒定，廣告牌檢測鑒定，災害檢測鑒定，工業廠房檢測鑒定，舊樓危樓鑒定，承載力檢測鑒定，地基基礎工程檢測，主體結構工程現場檢測，見證取樣檢測，建筑工程質量技術檢測，學?？拐痂b定，玻璃幕墻安全鑒定，加裝電梯鋼結構鑒定，老房安全性檢測鑒定，廠房安全檢測鑒定，鋼結構廠房安全檢測。

2021年1月7日今日頭條消息，據房屋檢測鑒定技術部門透露

房屋檢測鑒定缺少建筑結構圖紙怎么辦?檢測人必看!

房屋檢測鑒定時經常會出現由于各種原因?qū)е路课萁ㄖY(jié)構圖紙缺失的情況，給房屋檢測鑒定以及業主的裝修改造和后續房屋管理帶來諸多不便。因而，當房屋建筑結構圖紙缺失時，如何補全房屋建筑結構圖紙，做好房屋建筑結構圖紙測繪工作便顯得尤為重要。

一、房屋建筑結構圖紙測繪的主要內容

房屋建筑結構圖紙測繪包括建筑圖紙測繪和結構圖紙測繪。

建筑圖紙的測繪，應包括主要建筑平面，宜包括建筑立面圖、典型剖面圖，當存在多幢檢測房屋時，宜增加建筑總平面示意圖。

結構圖紙的測繪主要包括結構平面布置圖、主要結構構件截面尺寸、代表性構件的配筋等內容，必要時增加配筋構造、節點連接構造等詳圖。部分結構涉及結構加固房屋，還應對新老建筑結構加以區分表述。有條件時宜繪制結構加固平面圖，并繪制相關加固節點。

二、房屋建筑結構圖紙測繪的主要步驟

現場建筑結構圖紙測繪一般首先測繪建筑圖，然后在建筑圖基礎上測繪結構圖。現場采用鋼卷尺和激光測距儀量測主要軸線間距、墻體的具體位置以及門窗洞口的平面位置和尺寸，采用鋼卷尺量測墻體厚度及柱的截面尺寸等;采用激光測距儀和鋼卷尺量測樓層凈高和門窗洞口的高度;最終繪制房屋建筑測繪圖。

然后在房屋建筑圖紙測繪的基礎上，首先根據房屋的結構布置及傳力體系判別承重構件與非承重構件，對承重構件判別其材料類別。在此基礎上，對房屋承重墻、樓面梁、框架梁柱、樓(屋)面梁板等結構布置情況進行了現場實測。

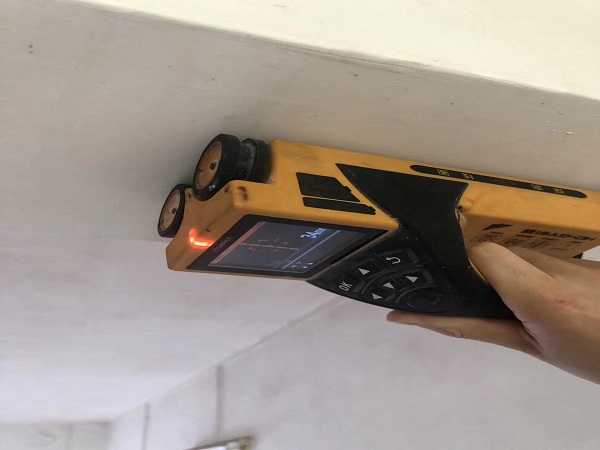

采用鋼卷尺和激光測距儀量測結構構件的平面位置及尺寸，采用鋼卷尺量測鋼筋混凝土梁板柱和鋼結構構件的截面尺寸、承重磚墻厚度以及磚柱截面尺寸。采用鋼筋探測儀對混凝土構件配筋分布情況進行檢測，并選取代表性的構件鑿去表面粉刷層及保護層，采用游標卡尺量測鋼筋直徑等。

最終根據現場數據繪制房屋建筑結構測繪圖紙。

三、房屋建筑結構圖紙測繪的主要成果

當完成現場房屋測繪工作，并整理好相應測量數據，隨后根據相關測量數據按照圖紙繪制要求繪制完成房屋建筑測繪圖和房屋結構測繪圖。

01 建筑測繪圖紙主要包括房屋建筑總平面圖、房屋建筑平面圖、房屋建筑立面圖、房屋建筑剖面圖。

02 結構測繪圖紙主要包括房屋結構平面布置圖、基礎平面布置圖、必要的節點詳圖等。

在完成房屋建筑結構圖紙測繪工作，提交建筑結構圖紙測繪圖后，后續房屋檢測鑒定以及房屋裝修改造和房屋管理便有了基礎數據和資料。
