一、檢測的主要內容包括：

開啟門窗安全質量狀況檢查、結構膠和密封膠安全質量狀況檢查、玻璃安全質量狀況檢查、受力構件安全質量狀況檢查、雨水滲漏質量狀況檢查等。2.2軸網尺寸及構件幾何尺寸復核現場采用鋼卷尺和游標卡尺對廣告牌的軸網尺寸及構件的幾何尺寸進行抽樣復核，檢測結果表明該廣告牌軸網尺寸偏差在規范允許范圍內，滿足設計要求。構件的幾何尺寸檢測結果如下表1 構件幾何尺寸抽樣復核表注：表中實際尺寸為同類構件抽樣檢測平均值。   由表中可以看出廣告牌構件幾何尺寸除鋼柱壁厚偏差超出規范要求外，其余構件幾何尺寸基本滿足設計要求。2.3廣告牌傾斜檢測使用全站儀按照變形測量中投點法的有關規定，測量廣告牌鋼柱頂部相對于底部的偏移值。檢測結果表明廣告牌鋼柱向北偏移6㎜，傾斜率為0.27‰，向東偏移9㎜，傾斜率為0.41‰，廣告牌鋼柱雖有一定傾斜但未超出規范允許值1‰范圍，滿足使用要求。 三面廣告牌是我國廣告牌眾多形式中的一種，它外形美觀，桿件受力明確合理，因此應用面廣泛。尤其是隨著我國經濟的發展，越來越多的高速公路也相繼建成，三面廣告牌作為高速公路上主要風景線也得到越來越多人的關注。本文以浙江寧波某高速公路三面廣告牌的檢測鑒定實例為依據，對三面廣告牌的安全性檢測鑒定方法進行闡述。

二、廣告牌基本概況

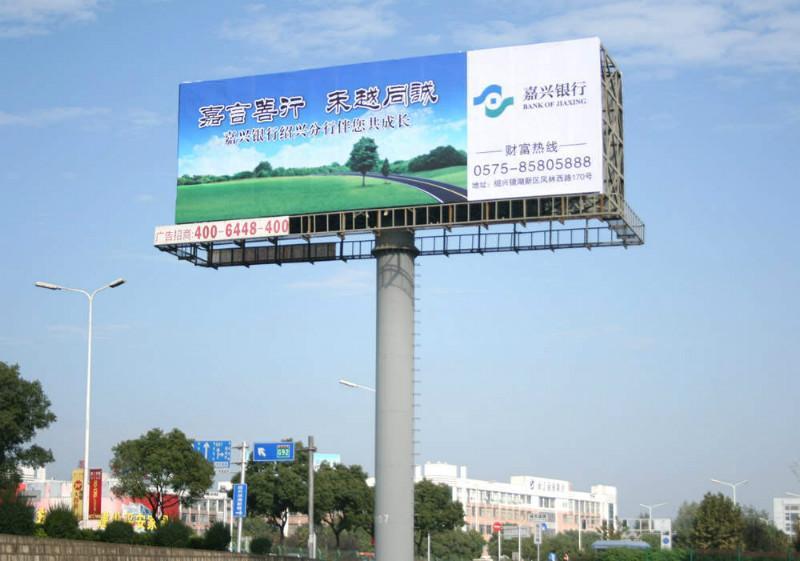

本廣告牌為浙江寧波高速公路某互通區三面廣告牌，廣告牌三面長度為等邊三角形，均為18 m，廣告牌面板底部標高為＋16.000 m，頂部標高為＋22.000 m，廣告牌鋼柱＋6.000 m以下采用1400×14焊管，＋6.000 m以上采用1400×12焊管，上部主體桁架桿件主要采用150×100×5矩形管、100×5方管、100×7方管、70×4方管四種形式，柱腳采用42-45錨栓環形布置，見工程照片1，廣告牌所用的鋼管柱、桁架等主要構件鋼材均采用Q235B鋼制作。廣告牌的結構形式見下圖。本廣告牌設計合理使用年限為20年，地震設防烈度按6度設防，結構安全等級為二級。

圖1 廣告牌平面布置圖文章曾在寶冶《工程技術與管理》2009年3月刊發表。

三、廣告牌檢測情況

2.1廣告牌的外觀檢測現場檢測發現廣告牌鋼柱表面油漆剝落并銹蝕，柱腳錨栓個別部位缺少螺母、螺母與錨桿未擰緊等現象，廣告牌桁架桿件油漆剝落嚴重并銹蝕，其余構件保存完好，未發現明顯破損狀況

2.4廣告牌焊縫檢測檢測人員使用著色檢測方法對廣告牌桿件連接處的焊縫進行檢測，檢測發現該廣告牌桁架矩形管和方管桿件連接焊縫不飽滿，存在少焊、漏焊現象。桁架矩形管與鋼柱連接焊縫不密實，存在夾渣、孔洞。在鋼柱與鋼柱的連接焊縫及桁架桿件的加勁肋處焊縫均發現不同程度的類似問題，由此可見該廣告牌在焊接質量方面存在嚴重問題。

四、廣告牌計算與分析

根據委托方提供的設計圖紙與現場實際檢測情況結合，采用同濟大學3D3S軟件對廣告牌進行空間建模計算，計算結果表明廣告牌與鋼柱連接上排桁架方管桿件及斜撐強度應力驗算與整體穩定應力驗算不滿足要求，其余桿件強度基本滿足要求。

辦理戶外廣告牌安全檢測鑒定報告單位怎么收費*新聞頭條一、廣告牌安全檢測鑒定——廣告牌荷載的相關規定：

1. 1作用在戶外廣告牌結構上的荷載分為長久荷載和可變荷載。

1. 1. 1長久荷載有結構自重、附著物重、水浮力、落地廣告牌的土重、土壓力或地基變形對結構承載力的影響。

1.1. 2可變荷載有風荷載、裹冰荷載、常遇地震作用荷載、雪荷載、安裝或檢修荷載、溫度變化等。   ：

1 .2    作用在戶外廣告牌上的荷載應按GB 50009的規定采用。

1. 3    戶外廣告牌設計，應根據可能同時出現的作用荷載，選擇下列荷載組合：

a) 組合I：可變荷載與長久荷載的組合。

b)組合1I：施工階段，應根據可能出現的施工荷載(如結構自重、腳手架、材料機具、人群、風力等)進行組合。

c) 組合Ⅲ：重力荷載與地震作用荷載相組合。

1 .4   水浮力的計算應符合下列要求

1 .4. 1 位于透水性地基上的廣告牌基礎，當驗算穩定時，應采用設計水位的浮力；當驗算地基應力時，僅考慮低水位的浮力，或不考慮水的浮力。

1 .4. 2 基礎嵌入不透水性地基時。可不考慮水的浮力，、

1. 4. 3  當不能肯定地基是否透水時，應以透水或不透水兩種情況與其他荷載組合，取其不利者。

注：低水位系指枯水季節經常保持的水位。

1. 5作用在戶外廣告牌結構上的高度z處單位面積風荷載標準值w。按下式計算：

Wk=βgzμsμzW0……………………(3)

式中：

wk——風荷載標準值(kN／m0)‘

wo——基本風壓(kN／一)；

βgz——高度z處的陣風系數；

μs——風載體型系數；

μz——高度z處的風壓高度變化系數。

1. 6落地廣告牌結構應考慮由脈動風引起的風振影響，當結構的基本自振周期小于0 25s時，可不考慮風振影響。建筑墻面上廣告牌宜與建筑物一體考慮風振影響。建筑物屋頂上廣告牌除應與建筑物一體考慮風振影響外，還要獨立考慮廣告牌自身的基本自振周期來檢算其風振影響。

1. 7地震作用的計算可參照GB 50011的規定進行。

1. 8北京地區的戶外廣告牌結構必須進行抗震設計，特別是高層、多層建筑的屋頂廣告牌和墻面廣告牌應與建筑物同時考慮地震作用。對于廣告牌的懸挑衍架、懸臂梁等外伸結構，還應考慮豎向地震作用。

1 .9在地震設防烈度分別為7度、8度時，對于地基靜承載力標準值分別大于80 kPa和100 kPa，且高不超過25m的落地廣告牌結構，可不進行截面抗震驗算，僅需滿足抗震構造要求。

1. 10裹冰荷載的取值可參照GBJ 135的規定。
