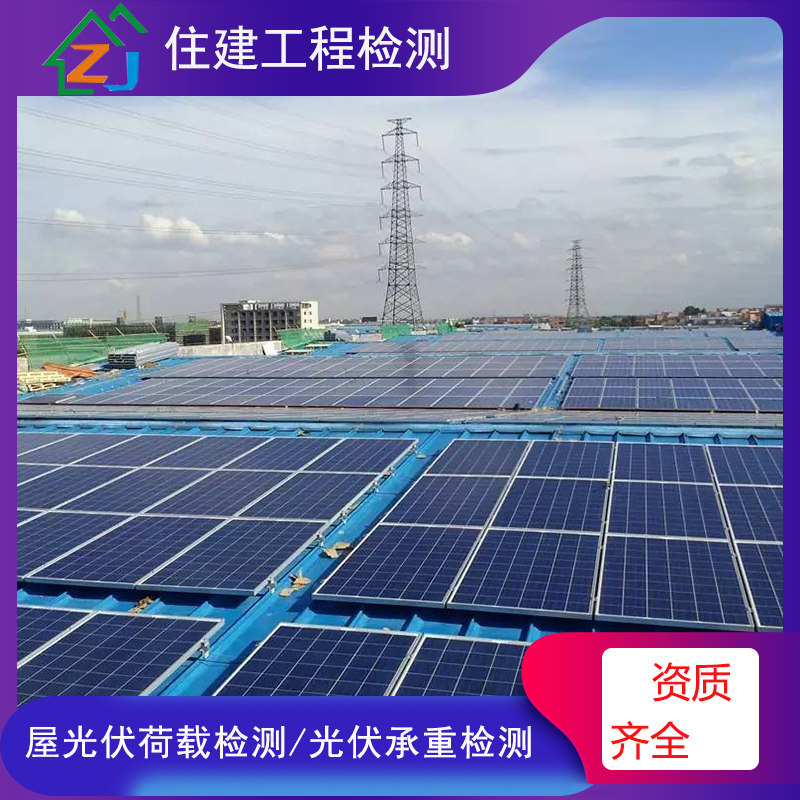

呼倫貝爾市屋面安裝光伏承載力檢測鑒定單位

一、光伏電站屋面承載力檢測鑒定內容：

一、檢測內容：

1、針對承重結構系統、結構布置和支撐系統、圍護結構系統三個組合項目進行廠房承重檢測。

2、依據《鉆芯法檢測混凝土強度技術規程》（CECS03:2007）的規定，采用鉆芯法檢測梁、柱的混凝土強度。

3、按照《混凝土中鋼筋檢測技術規程》（JGJ/T 152-2008）的規定，采用磁感儀檢測梁、板及柱的鋼筋配置情況。

4、根據《房屋質量檢測規程》（DG/TJ08-79-2008）的規定，檢查裂縫的寬度、裂縫位置及裂縫的分布情況。

5、檢測鋼筋混凝土梁、柱的幾何尺寸及樓板的厚度，對平面布置、軸線尺寸及層高進行檢測；

6、檢查建筑物的外觀質量。

7、其他需要檢測的項目。

（1）荷重太陽能板質量： G1=20kg×20=400kg 支架總荷重：G=136kg水泥墩荷重：G2=125kg×10=1250kg （2）屋頂單位面積受力 總荷重:400+136+1250kg=1786kg 組件安裝面積：10.125×2.973≈30.1㎡單位面積受力：1786/30.1=59.34kg/ ㎡≈0.58kN/㎡由于本項目建筑均為上人屋面，根據GB50009-2001(06年版）設計?；炷廖菝嬖O(shè)計載荷為2kN/㎡，屋頂平均載荷為0.58KN/㎡，安裝太陽能方陣后載荷遠小于設計載荷，荷載組合*不利負載組合為：1.0恒＋1.4風（—） =1.0x0.20-1.4 x 0.389=-0.3446 KN/m2 5.3 基礎校核電池板投影面積：10.125 m x 2.973m=30.1㎡ 負荷載：30.1㎡x 0.3446 KN/㎡=10.37 KN 基礎總配重： 1.22KN x10個=12.2 KN 平均載荷：12.2 KN/30.1㎡=0.405KN/㎡本項目需配置10個1.22KN的基礎，基礎總配置達到12.2KN ,大于負載荷10.37KN，達到系統要求。荷載組合；*不利負載組合為：1.0恒＋1.4風（—）=1.；電池板投影面積：10.125mx2.973m=3；本項目需配置10個1.22KN的基礎。

二、屋頂放置光伏安全檢測鑒定的辦理流程及方法

排架體系常用于高大空曠的單層建筑物如工業廠房、飛機庫和影劇院的觀眾廳等。其柱頂用大型屋架或桁架連接，再覆以裝配式的屋面板，根據需要，有的排架建筑屋頂還要設置大型的天窗、有的則需沿縱向設置吊車梁。由于排架體系的房屋剛度小，重心高，需承受動荷載，因此需要安裝柱間斜支撐和屋蓋部分的水平平斜支撐，還要在兩側山墻設置抗風柱。

本項目中：（1）生產車間主跨設2臺雙梁橋式起重機，起重量70t（35t+70t+35t）/60t（30t+30t+5t），工作級別A6/A5。主體結構采用鋼筋混凝土框排架結構形式，主跨38米，兩側各設10米+6米偏跨，偏跨均為二層，偏跨屋面采用現澆混凝土結構，主跨屋面采用輕鋼結構。（2）在工藝布置中設有流水線大型設備，布置要求較復雜。復卷設備正常工作時以2200 r/min速度運轉，之后再通過鏈板機傳送至成品庫工段。復卷設備轉動時，由于設備會產生強烈振動，對設備基礎有轉動慣量，復卷設備剎車停止時也給基礎很大的慣性力矩。

有些老廠房在裝修時，為滿足設計需要或者空間利用，會敲掉一部分墻體。但是，如果被敲掉的墻體是承重墻，則會造成墻體開裂、變形、沉降，甚至整棟廠房倒塌等問題。這時候就需要進行廠房承重墻檢測了，那么廠房承重墻檢測應該找哪個廠房檢測部門呢？

廠房承重墻檢測應該找具有檢測資質的第三方檢測單位。根據相關規定，敲掉的承重墻必須按照原始結構設計圖紙進行恢復，如果鋼筋被割斷，必須按照原樣進行焊接，鋼筋必須要做抗拉強度檢測。施工前，需要廠房檢測單位確認被敲墻體是否為承重墻；施工后，需要廠房檢測單位確認承重墻恢復質量合格后方可投入使用。

廠房承重墻檢測程序如下：

1、調查廠房的建造、使用和修繕的歷史沿革、建筑風格、結構體系等資料；

2、建立總平面圖、建筑平面、立面、剖面、結構平面、主要構件截面等資料；

3、抽樣檢測廠房承重結構材料的性能，構件抽樣數量和部位應符合相關標準的規定。抽樣部位應含有代表性的損壞構件；

4、檢測廠房的結構、裝修和設備等的完損程度、分析損壞原因。

5、檢測廠房傾斜和不均勻沉降現狀；

6、根據實測廠房結構材料力學性能，按現有荷載、使用情況和房屋結構體系，建立合理的計算模型，驗算廠房現有承載能力；

7、根據實測廠房結構材料力學性能，按現有使用荷載情況和廠房結構體系，以上海地區地震反應譜特征，建立合理的計算模型，驗算廠房現有抗震能力并復核抗震構造措施；

8、檢查廠房設備的運行狀況。保護建筑質量綜合檢測方案和報告必須按規定報市房屋質量檢測中心進行技術審查。
