1工程概況

泉州某單層排架廠房建于1988年，原設計為四跨排架結構，現狀為三跨，柱下鋼筋混凝土條形杯口基礎。排架柱為單階變截面鋼筋混凝土柱，下柱采用工字形截面，上柱為矩形截面，距離基礎面6．25m位置處設置有吊車梁牛腿;每跨( 1－10)軸排架柱牛腿上均安放有裝配式鋼筋混凝土簡支吊車梁，現狀吊車均已拆除不再使用;屋架為鋼筋混凝土組合式屋架，屋架上弦為矩形截面鋼筋混凝土梁，下弦桿采用等邊單角鋼，腹桿體系采用鋼筋混凝土、等邊單角鋼;每跨(  2－9)軸跨中位置均在屋架上弦梁處設置鋼天窗架，鋼天窗架采用三鉸剛架結構;屋架及鋼天窗架上均鋪設鋼筋混凝土大型預制屋面板。
該廠房平面布置為矩形，總長度為54．0m，總寬度約為45．0m，現狀建筑面積約為2500 m2。( 2－9 )軸柱間距為5．4m，( 1－2)軸及(  9－10)軸柱間距均為6．0m，屋架跨度均為15．0m。廠房四周外圍均砌筑有與排架柱齊高的240mm厚實心磚墻，四周磚墻沿高度方向等距離(  2．85m)設置有三道圈梁，排架柱和抗風柱均預埋拉結鋼筋伸入四周圈梁及磚墻。排架柱、屋架、鋼天窗架及屋面板布置見(圖1，圖3)。
2現場檢測
2．1首先對該廠房的建筑及結構現狀進行全面檢查，對結構體系、傳力途徑、構件屬性進行識別。
2．2量測結構各構件的截面尺寸，檢查各構件間連接節點的做法，對基礎進行局部開挖檢查。
2．3現場在該廠房抽檢部分排架柱及屋架上弦梁混凝土構件，采用回彈法檢測構件混凝土抗壓強度。

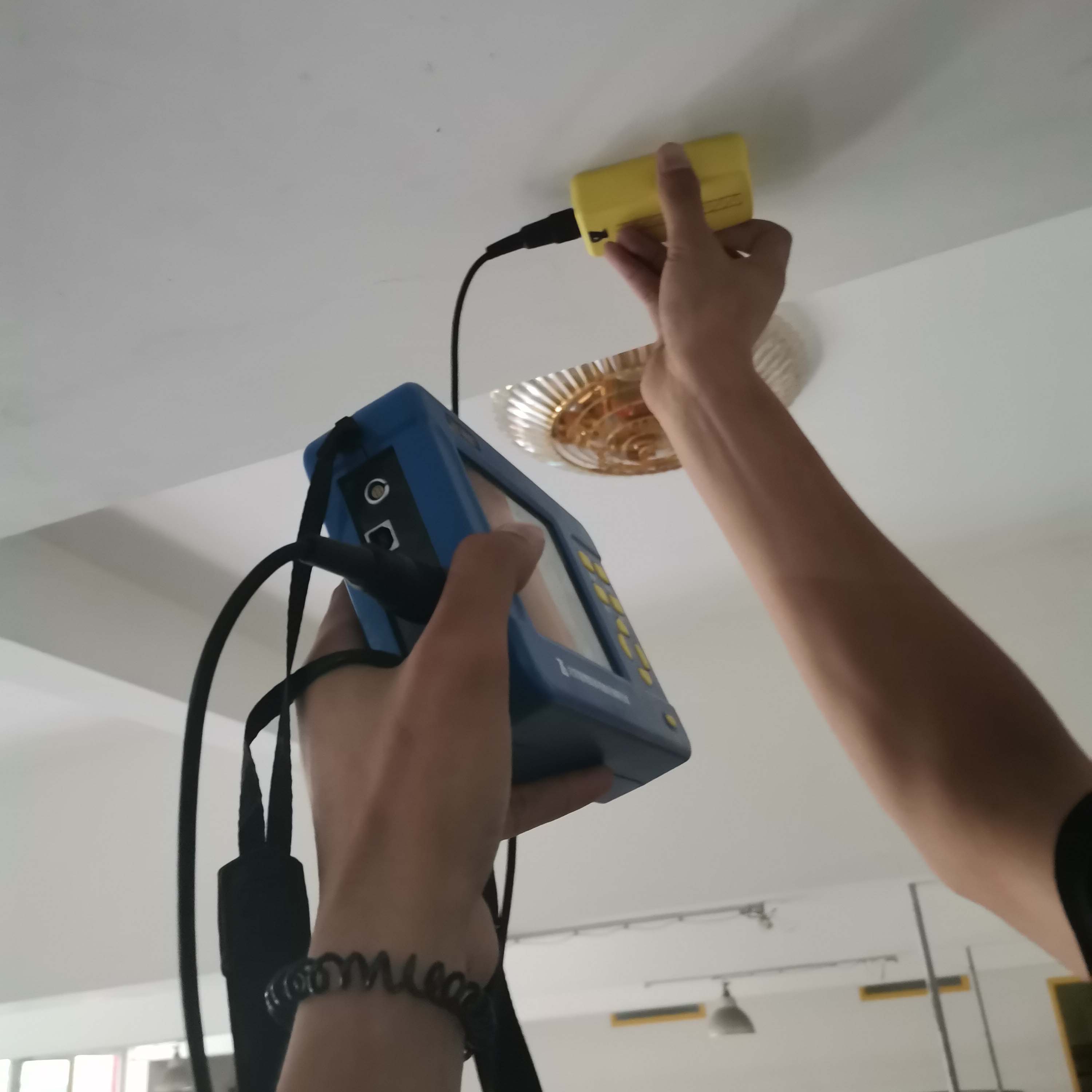

2．4掃描排架柱鋼筋分布及鋼筋直徑，并現場實際確認排架柱的主筋和箍筋級別分別為鋼5、鋼3。

3、承載力驗算
本次采用中國建筑科學研究院編制的PKPM( 2010版)系列軟件按框排架結構對該廠房排架柱進行承載力驗算。該廠房( 3－8)軸為主要橫向平面排架結構，抽取其中一榀排架作為計算單元進行建模計算。
3．1該排架結構為鉸接排架。建模時，依據現場實際檢查，屋架兩端與排架柱柱頂連接按鉸接節點考慮，排架柱與基礎連接按固端考慮。屋架及鋼天窗架各桿件按柱構件布置，各連接節點按鉸接考慮。
3．2排架柱的計算長度取值。
