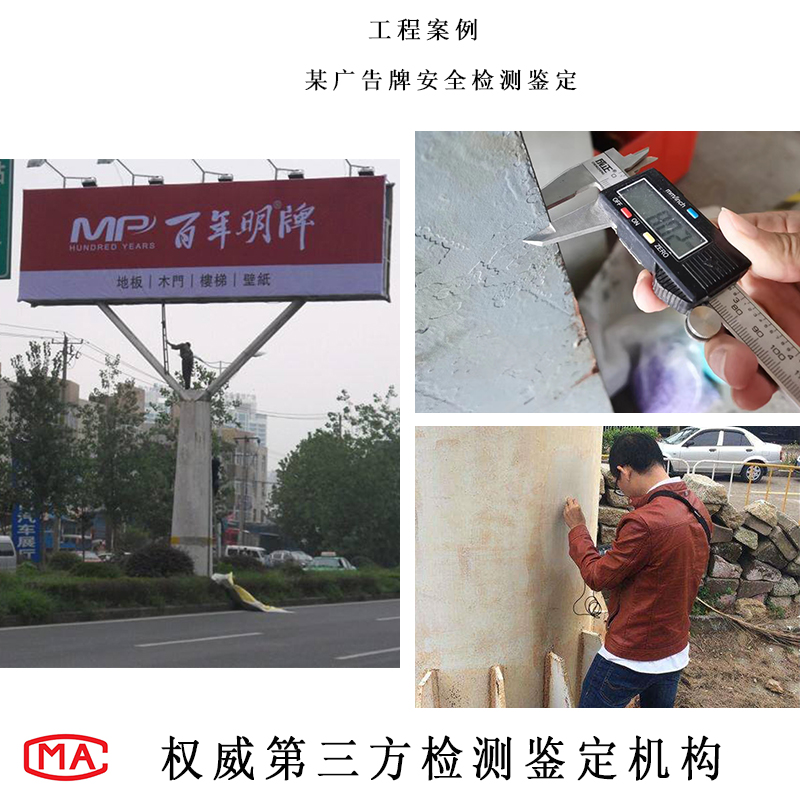

一、需要辦理單立柱廣告牌安全檢測鑒定報告——結構質量檢測實例分析：
1）該廣告牌鋼骨架與支撐桿均采用焊接，現場對該廣告牌上部結構的鋼結構焊縫進行了外觀質量檢測：牌面桁架連接焊縫、牌面桁架與支撐桁架連接焊縫滿足《建筑鋼結構焊縫技術規程》JGJ 81－2002 三級焊縫的質量要求；支撐桁架與套管連接焊縫、套管連接焊縫、支撐肋與立柱間連接焊縫、支撐桁架連接焊縫未焊滿，表面夾渣、接頭不良、局部銹蝕等情況較嚴重，焊縫質量低于《建筑鋼結構焊縫技術規程》JGJ 81－2002 三級焊縫的要求。該廣告牌立柱采用對接焊縫，采用超聲波探傷法對其進行檢測，所測焊縫的內部質量均達到《建筑鋼結構焊縫技術規程》JGJ 81－2002 中的一級焊縫標準。該廣告牌立柱與基礎連接法蘭處錨栓未見松
動、斷裂、缺失等連接不良現象。
2）該廣告牌大部分桁架桿件均出現涂層剝落、皺皮、毛刺、露鐵等現象；抽取部分主要桿件完好部位，采用涂層測厚儀對其進行涂層厚度檢測，所測測點的測量值均小于125μm。
3）根據現場實際情況，經檢測：該廣告牌立柱柱頂水平位移為51.2mm（向南）；立柱上法蘭間接觸面間隙較小、較好，貼合率大于90%；邊緣大間隙小于0.3mm。該廣告牌上部桁架結構銹蝕嚴重，橫梁及各支撐桁架桿件均有銹蝕、露鐵現象，且表面粗糙、涂層表面光澤失去達30%，面漆脫落、風化龜裂大于30%，所測部分桿件局部銹蝕大深度為0.25mm。該廣告牌各橫梁、支撐桁架、橫向聯系桁架、橫撐、牌面桁架各構件未見明顯屈曲等變形。
2.3 承載力驗算
對于既有廣告牌，特別是無正規設計圖紙或圖紙缺失的，應根據實測結構布置、截面尺寸等，對整個廣告牌結構的承載力及穩定性進行驗算，并根據驗算結果，對其進行安全性鑒定評級。應用有限元軟件SAP2000 對該廣告牌主體結構進行模型分析。計算時取基本風壓系數為0.45kN/m2；地面粗糙度為B 類；風荷載體型系數取1.3，現場采用
里氏硬度計法結合取樣檢驗鋼材抗拉強度，鋼材牌號取Q235B本廣告牌結構受水平荷載作用控制且豎向荷載較小，故在荷載組合分析時著重考慮了風荷載的影響，依據作用對結構不利原則，分析時風荷載的分項系數取1.4。計算結果為該工程橫梁、支撐桁架弦桿的計算應力均高于鋼材的容許應力（抗力與荷載效應之比0.85），且支撐桁架斜桿和橫撐局部穩定性不足。
2.4 鑒定結論
根據驗算結果，該既有廣告牌上部結構的橫梁、支撐桁架的安全等級評定為Du級；各桿件連接方式正確，但焊縫質量較差，存在明顯的表面缺陷，構件銹蝕嚴重，結構整體性等級評定為Cu級；立柱柱頂水平位移>H/400，側向位移評定為Cu級；上部結構的安全性等級為Du級。根據檢測鑒定結果，該廣告牌上部桁架結構必須及時采取相應補強加固措施；對該廣告牌立柱、桁架各桿件涂裝進行除銹、重新涂裝處理，亦可拆除重建。二、需要辦理單立柱廣告牌安全檢測鑒定報告——檢測標準及相關規定：
GB/T70—1988碳素結構鋼
GB/T3632—1995鋼結構用扭剪型強度螺栓連接副
GB/T3633—1995鋼結構用扭剪型強度螺栓連接副 技術條件
GB50007—2002建筑地基基礎設計規范
GB50009—2001建筑結構荷載規范
GB50010—2002混凝土結構設計規范
GB50017—2003鋼結構設計規范
GB50018—2002冷彎薄壁型鋼結構技術規范
GB50204—2002混凝土結構工程施工質量驗收規范
GB50205—2002鋼結構工程施工質量驗收規范
GB/T50328—2001建設工程文件歸檔整理規范
CECS28—1990鋼管混凝土結構設計與施工規程
術語和定義
1 落地式廣告牌設置在地面上的廣告牌，有單、雙及多柱式廣告牌和由多個桁架支承的廣告牌。由面板結構（含燈箱）、立柱和基礎組成。
2作用效應由荷載引起結構或構件的內力和變形。
一般規定
1 安全等級：A級。年限10年及十年以上的戶外廣告牌
1.2本標準采用以概率理論為基礎的狀態設計法，以指標度量結構構件的度，用分項系數設計表達式進行計算。
1.3承重結構應按承載能力狀態和正常使用極限狀態進行設計；所有結構或構件應進行承載力計算，計算時采用荷載設計值；對使用上需控制變形值的結構或構件，應進行變形驗算，驗算時采用相應的荷載標準值。
