中文字幕人妻互换av久久,eeuss电影在线看免费观看

詳情描述

一、廠房承重安全檢測——以混凝土結(jié)構(gòu)為例，檢測鑒定內(nèi)容如下：
一、混凝土結(jié)構(gòu)房屋建筑現(xiàn)場的資料核查和狀況檢查，應(yīng)包括下列內(nèi)容：
1 結(jié)構(gòu)體系與結(jié)構(gòu)布置、結(jié)構(gòu)高度、層數(shù)和層高、樓梯間位置、樓屋蓋形式；
2 結(jié)構(gòu)構(gòu)件尺寸、結(jié)構(gòu)整體性連接構(gòu)造措施，填充墻與結(jié)構(gòu)構(gòu)件的連接構(gòu)造措施；
3 結(jié)構(gòu)構(gòu)件缺陷、變形與損傷。
4、混凝土結(jié)構(gòu)房屋建筑現(xiàn)場檢查的重點(diǎn)，應(yīng)包括結(jié)構(gòu)體系與結(jié)構(gòu)布置的合理性，影響建筑結(jié)構(gòu)整體性能的關(guān)鍵部位，易導(dǎo)致局部倒塌或墜落傷人的構(gòu)件。
二、混凝土結(jié)構(gòu)安全評估
混凝土結(jié)構(gòu)房屋建筑的結(jié)構(gòu)體系與結(jié)構(gòu)布置宜按下列規(guī)定檢查：
1 主要結(jié)構(gòu)構(gòu)件和填充墻的平面布置宜對稱或基本對稱，結(jié)構(gòu)構(gòu)件的豎向布置宜上下連續(xù)，構(gòu)件中線宜重合；
2 不同結(jié)構(gòu)形式的混凝土結(jié)構(gòu)房屋分別符合下列要求：
1）框架結(jié)構(gòu)非單跨或單向框架，裝配式框架節(jié)點(diǎn)為整澆；
2）框架－抗震墻結(jié)構(gòu)的抗震墻宜雙向設(shè)置，房屋建筑較長時，縱向抗震墻不應(yīng)設(shè)置在端開間；
3）抗震墻結(jié)構(gòu)中較長的抗震墻宜分成較均勻的若干墻段，較大洞口位置上下基本
對齊；
4）底部框支結(jié)構(gòu)的落地抗震墻間距不大于四開間和24m的較小值。
四、混凝土結(jié)構(gòu)房屋建筑的整體牢固性構(gòu)造措施應(yīng)從下列方面進(jìn)行檢查：
1 框架柱與填充墻的拉結(jié)構(gòu)造措施；
2 構(gòu)件截面尺寸；
3 樓板種類與拉接。

二、廠房承重安全檢測——既有混凝土構(gòu)件材料性能研究
分析既有混凝土受彎構(gòu)件承載性能首先應(yīng)確定混凝土構(gòu)件的材料性能和幾何尺寸。一般情況下, 既有混凝土構(gòu)件幾何尺寸的變化相對較易檢測和確定, 對此不做重點(diǎn)論述。既有混凝土構(gòu)件中鋼筋的力學(xué)性能根據(jù)以往的工程經(jīng)驗(yàn)和實(shí)際試驗(yàn)研究可知若不存在鋼筋銹蝕或腐蝕問題, 則鋼筋的力學(xué)性能指標(biāo)將不會發(fā)生變化, 即在分析既有混凝土受彎構(gòu)件承載性能時可不考慮由鋼筋力學(xué)性能變化引發(fā)的相關(guān)問題。

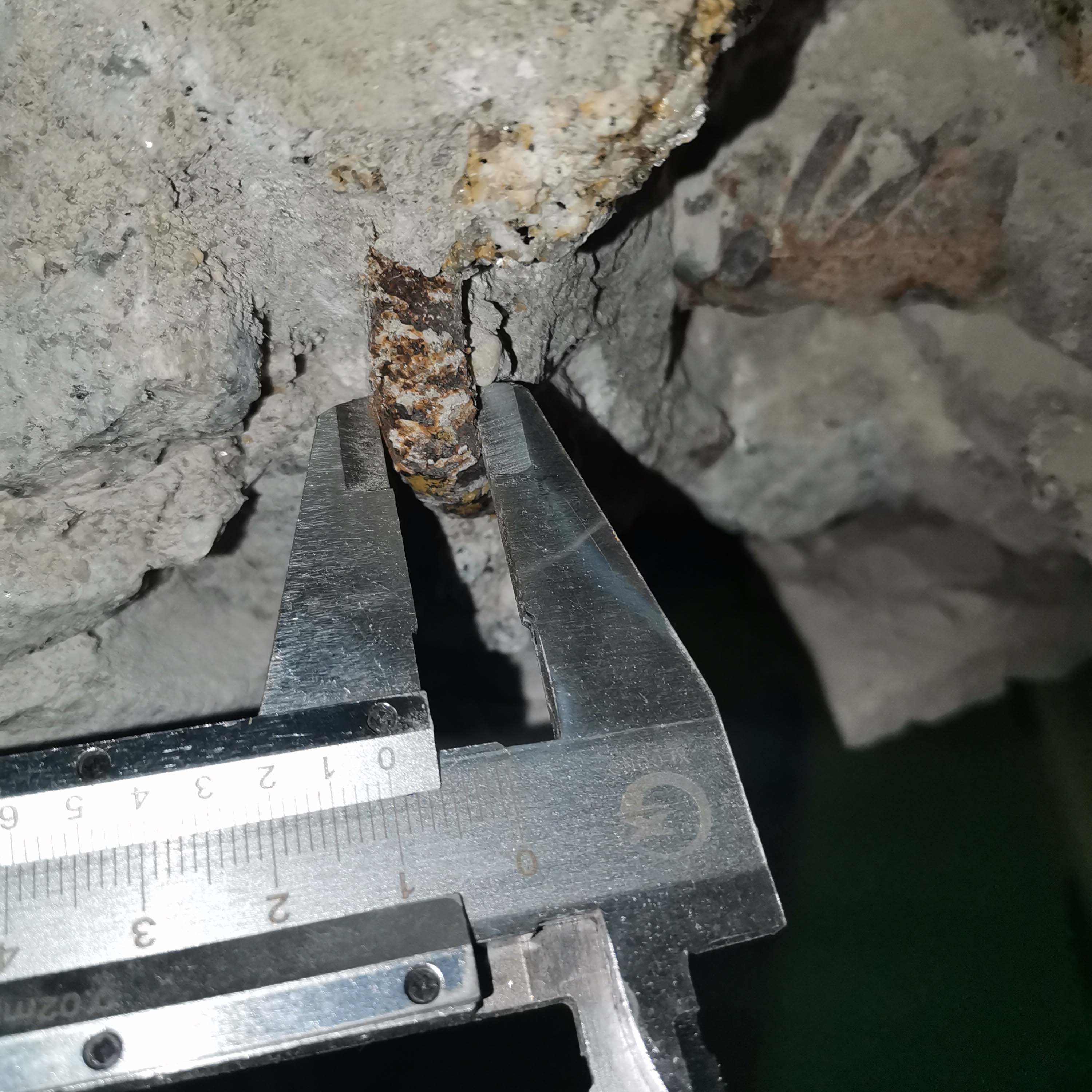

在實(shí)際混凝土工程中由于混凝土碳化、腐蝕環(huán)境、濕熱變化、雨淋作用等因素的影響, 既有混凝土構(gòu)件中鋼筋存在不同程度的銹蝕現(xiàn)象。鋼筋銹蝕主要有兩種不同的表現(xiàn)形式, 即均勻銹蝕和局部銹蝕又稱為點(diǎn)蝕或坑蝕。當(dāng)鋼筋表面鈍化膜大面積破壞形成大陽極、小陰極的電化學(xué)反應(yīng)時, 鋼筋發(fā)生均勻銹蝕。這種銹蝕類型以大氣環(huán)境下碳化引起的鋼筋銹蝕居多。氯離子活性大, 容易吸附在鈍化膜有缺陷的地方, 如位錯區(qū)或晶界區(qū)等, 使鋼筋表面的
鈍化膜局部破壞, 構(gòu)成一個大陰極、小陽極的活代鈍化電池, 鋼筋因此發(fā)生坑蝕。在實(shí)際工程中均勻銹蝕和局部銹蝕對既有混凝土構(gòu)件力學(xué)行為的影響不同, 局部銹蝕對既有混凝土構(gòu)件性能的危害更大。由于鋼筋材料及外形的差別, 嚴(yán)格按均勻銹蝕和局部銹蝕分別計算銹蝕鋼筋剩余截面是非常困難的。當(dāng)鋼筋發(fā)生均勻銹蝕時, 鋼筋截面銹蝕率與重量損失率是一致的, 由于測量銹蝕后螺紋鋼筋的直徑非常困難, 且暫時還未見統(tǒng)一的標(biāo)準(zhǔn), 故此, 通常用鋼筋總體銹蝕率重量損失率W來計算銹蝕鋼筋的剩余截面面積。
