2021連云港市戶外廣告牌結構安全鑒定報告
一、廣告牌安全檢測鑒定項目實例分析：
該鋼結構廣告牌位于寶安高速公路出口處右側200米，主體結構為鋼結構，廣告牌安為兩面廣告牌。為了解該廣告牌目前的使用狀況及是否滿足安全性要求，受中共深圳市寶安區委宣傳部委托，深圳市精恒工程檢驗有限公司依據《戶外廣告設施鋼結構技術規程》CECS148：2003等現行相關標準于2015年10月赴現場進行了檢測，現根據現場檢測和分析計算結果提出該廣告牌的結構安全性鑒定報告。
1 檢測鑒定的內容、儀器及依據
2.1 檢測鑒定內容 根據委托方提供的資料，結合本工程的具體情況，檢測鑒定的主要內容如下：
（1） 對鋼結構主要構件尺寸核查；（2） 鋼結構外觀變形、銹蝕情況檢查；（3） 檢查鋼結構使用過程中的損傷情況；（4） 檢測鋼結構焊縫的外觀質量；（5） 柱腳錨栓檢查；（6） 根據實際檢測結果以及相關資料對結構進行整體驗算，給出安全鑒定結論和使用建議。 2.2 檢測鑒定儀器 （1）焊縫檢驗尺（I型）（2）涂層測厚儀（MINIEST2100） (3) 磁粉探傷儀 (Y1-AC Y0KE)（4）超聲測厚儀MVX（5）手持式激光測距儀(PD30型)（6）游標卡尺(0.02mm)（7）鋼卷尺（5m）（8）電子經緯儀（ET-02型）
二、單立柱廣告牌安全檢測鑒定：

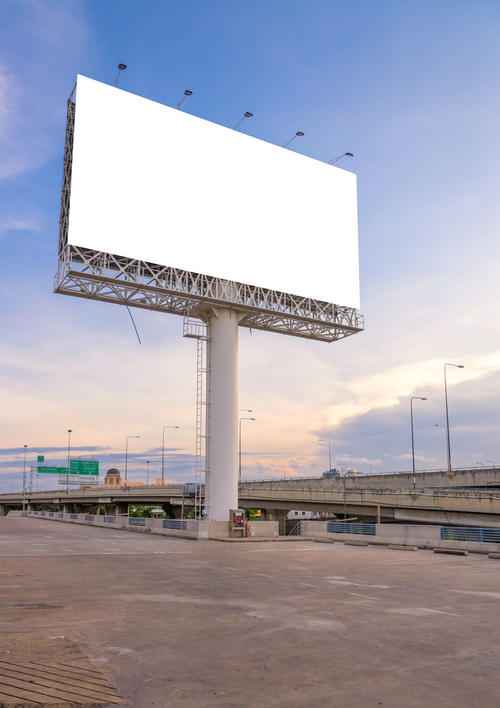

單立柱廣告牌一般分為兩面牌及三面牌兩種主要的牌面形式，其中的兩面牌由2個基本平行的牌面組成，主要適合于單條道路的兩側，有的考慮到車輛行駛的視覺效果，部分兩面牌的牌面設置成小幅度的角度。而三面牌主要用于道路交叉位置處。目前常單立柱廣告牌單面牌面尺寸主要為18m×6m，也有5m×15m及7m×21m的牌面尺寸，在設計牌面尺寸時尚應考慮地方市容管理等方面的規定，如上海市規定牌面尺寸不得大于6m×18m。在進行戶外廣告牌抗風能力研究時，通常實測到的是風速，但在廣告牌工程設計過程中要考慮的是廣告牌在臺風（強風）過程中承受的風壓，因此，在研究中需要把風速轉換成風壓?；葜輳V告牌安全檢測鑒定報告局一般地，臺風（強風）可根據作用形式分解成不隨時間變化的平均風和隨時間變化的脈動風兩部分，它們對廣告牌結構產生平均風荷載和脈動風荷載等,當然,廣告牌承受的風荷載不僅與近地風的性質、風速、風向有關，也與廣告牌的高度、形狀和地表狀況等相關?！V告牌在高度 處的風荷載除與臺風的風速密切相關外，同時與廣告牌的風荷載體型系數和廣告牌的迎風投影面積相關。其中，風荷載體型系數指風在廣告牌表面引起的實際壓力或吸力與來流風壓的比值。
落地式廣告牌（高炮）技術規范
三1、 總則
本標準規定了戶外廣告牌結構的設計、施工、驗收和質量檢測的技術要求。 本標準適用于各種形式的戶外廣告牌結構，包括落地式2廣告牌和附著式廣告牌。
2、檢測標準
GB/T70—1988碳素結構鋼
GB/T3632—1995鋼結構用扭剪型強度螺栓連接副
GB/T3633—1995鋼結構用扭剪型強度螺栓連接副 技術條件
GB50007—2002建筑地基基礎設計規范
GB50009—2001建筑結構荷載規范
GB50010—2002混凝土結構設計規范
GB50017—2003鋼結構設計規范
GB50018—2002冷彎薄壁型鋼結構技術規范
GB50204—2002混凝土結構工程施工質量驗收規范
GB50205—2002鋼結構工程施工質量驗收規范
GB/T50328—2001建設工程文件歸檔整理規范
CECS28—1990鋼管混凝土結構設計與施工規程
3、 術語和定義
3.1 落地式廣告牌設置在地面上的廣告牌，有單、雙及多柱式廣告牌和由多個桁架支承的廣告牌。由面板結構（含燈箱）、立柱和基礎組成。
3.2作用效應由荷載引起結構或構件的內力和變形。
4、一般規定
4.1 安全等級：A級。年限10年及十年以上的戶外廣告牌
4.1.2本標準采用以概率理論為基礎的狀態設計法，以可靠指標度量結構構件的可靠度，用分項系數設計表達式進行計算。
4.1.3承重結構應按承載能力狀態和正常使用極限狀態進行設計；所有結構或構件應進行承載力計算，計算時采用荷載設計值；對使用上需控制變形值的結構或構件，應進行變形驗算，驗算時采用相應的荷載標準值。
