江陰市戶外廣告牌安全檢測報告標準

一、廣告牌常規檢測流程及方法：

廣告牌的外觀檢測

現場檢測發現廣告牌鋼柱表面油漆剝落并銹蝕，柱腳錨栓個別部位缺少螺母、螺母與錨桿未擰緊等現象，廣告牌桁架桿件油漆剝落嚴重并銹蝕，其余構件保存完好，未發現明顯破損狀況。

2.2軸網尺寸及構件幾何尺寸復核

現場采用鋼卷尺和游標卡尺對廣告牌的軸網尺寸及構件的幾何尺寸進行抽樣復核，檢測結果表明該廣告牌軸網尺寸偏差在規范允許范圍內，滿足設計要求。

由表中可以看出廣告牌構件幾何尺寸除鋼柱壁厚偏差超出規范要求外，其余構件幾何尺寸基本滿足設計要求。

2.3廣告牌傾斜檢測

使用全站儀按照變形測量中投點法的有關規定，測量廣告牌鋼柱頂部相對于底部的偏移值。檢測結果表明廣告牌鋼柱向北偏移18㎜，傾斜率為0.86‰，向東偏移26㎜，傾斜率為1.24‰，廣告牌鋼柱雖有一定傾斜但未超出規范允許值4‰范圍，滿足使用要求。

二、廣告牌的基礎構造有兩種：

一、平衡重力式：即頂部荷載主要由大體積基礎重力來平衡，混凝土用量也較多，但施工容易，節流鋼材，適合在松軟土質且有開闊的施工廠地時施工。二、樁基式：以擴孔樁為主，基礎可在施工場地受限的情況下采用，其優點是基礎施工現場很小，混凝土用量?jī)H為平衡重力式基礎的三分之一左右，但施工難度略有增大。要有效的控制鋼結構廣告牌的穩定性，必須采取合理優質的鋼結構廣告牌設計工程方案，從廣告牌的強度、剛度和穩定性這三方面加以控制和改進，從而保證廣告牌的安全，減少?gòu)V告牌對生命造成的潛在威脅.

三、廣告牌檢測標準：

CECS148-2003《戶外廣告設施鋼結構技術規程》

GB50205-2001《鋼結構工程施工質量驗收規范》

GB50018-2002《冷彎薄壁型鋼結構技術規程》

GB50661-2011《鋼結構焊接規范》

DB37/T487-2004《戶外廣告設施檢驗規范》

JGJ81-2002《建筑鋼結構焊接技術規程》

JGJ82-91《鋼結構高強度螺栓連接的設計、施工及驗收規范》

DG/T J08-804-2005《既有建筑物結構檢測與評定標準》

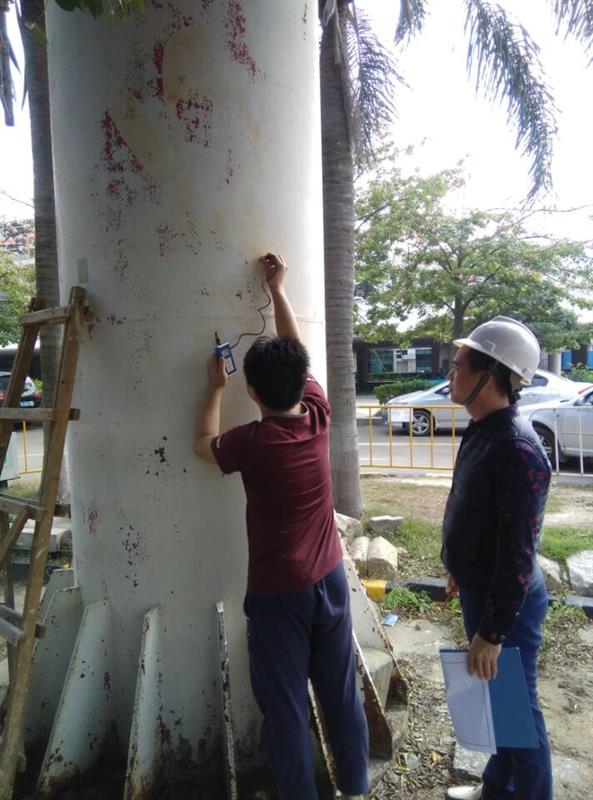

四、廣告牌無損檢測

廣告牌無損檢測是我國戶外廣告的主要形式之一，隨著我國廣告牌無損檢測的經濟發展，城市建設與規劃的不斷完善，戶外廣告牌無損檢測作為城市里的一道風景線也得到越來越多人的關注。戶外廣告設施作為廣告載體的一種，以其獨特的設置位置，對企業的產品質量、社會形象、文化內涵宣傳等方面起到了積極作用。由于戶外廣告設施結構和位置的特殊性，對其本身的質量提出了較高的要求，也存在著由于戶外廣告設施在惡劣環境下?lián)p壞、倒塌，造成周邊人員的傷害與財產損失的事件時有發生。

戶外廣告的安全檢測中．應對鋼結構的受力構件和連接部分按《戶外廣告設施鋼結構技術規程》 (以下簡稱規程)中的設計要求給予驗算，對設計圖紙與計算書給予強度、剛度和穩定(包括整體抗傾覆)方面的驗算復核。如現場實際結構與原設計圖紙有誤，應按現場的實際鋼結構進整體的結構計算與分析，如檢測的結構與設計圖紙不符或者無計算書應進行重新計算、復核。復核應滿足《規程》與有關鋼結構規范中設計條款的規定。計算后的檢測報告中必須提供戶外廣告牌鋼結構的強度、剛度與穩定性(包括抗傾覆)是否滿足的意見。應對受力支座進行抗拉、抗剪計算并給出結論性意見

該企業出具房屋安全檢測報告合理性，準確性，合法性，有效的。

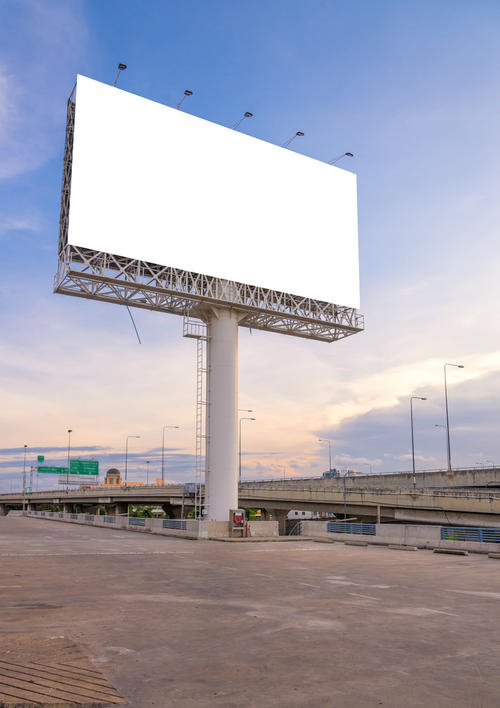

鋼結構廣告牌普遍使用于車站、機場、高速公路等戶外，根據其所處環境特性，鋼結構廣告牌結構設計業有相應的改變，鋼結構廣告牌可以起到很好的宣傳作用，下面就鋼結構廣告牌整理了一些知識，希望能夠幫助更多讀者認識鋼結構廣告牌的結構設計原理。

廣告牌荷載和荷載組合結構承受的荷載

a.白重 b.風荷載 c.溫度荷載 d.檢驗活載

e.地震荷載

荷載組合的類型

a.根本組合 b.特別組合 c.施工吊裝

承載力剖析：由于鋼立柱為壓彎構件，其承載力取決于柱的長細比、支承條件、截面尺寸以及作用于柱上的荷載等，經過統計表明，鋼立柱的承載力通常由穩定性控制。根據鋼構造結構設計原理，對鋼結構廣告牌構造、承載力等統一獲取焊腳尺寸。
