一、檢測的主要內容包括：

開啟門窗安全質量狀況檢查、結構膠和密封膠安全質量狀況檢查、玻璃安全質量狀況檢查、受力構件安全質量狀況檢查、雨水滲漏質量狀況檢查等。2.2軸網尺寸及構件幾何尺寸復核現場采用鋼卷尺和游標卡尺對廣告牌的軸網尺寸及構件的幾何尺寸進行抽樣復核，檢測結果表明該廣告牌軸網尺寸偏差在規范允許范圍內，滿足設計要求。構件的幾何尺寸檢測結果如下表1 構件幾何尺寸抽樣復核表注：表中實際尺寸為同類構件抽樣檢測平均值。   由表中可以看出廣告牌構件幾何尺寸除鋼柱壁厚偏差超出規范要求外，其余構件幾何尺寸基本滿足設計要求。2.3廣告牌傾斜檢測使用全站儀按照變形測量中投點法的有關規定，測量廣告牌鋼柱頂部相對于底部的偏移值。檢測結果表明廣告牌鋼柱向北偏移6㎜，傾斜率為0.27‰，向東偏移9㎜，傾斜率為0.41‰，廣告牌鋼柱雖有一定傾斜但未超出規范允許值1‰范圍，滿足使用要求。 三面廣告牌是我國廣告牌眾多形式中的一種，它外形美觀，桿件受力明確合理，因此應用面廣泛。尤其是隨著我國經濟的發展，越來越多的高速公路也相繼建成，三面廣告牌作為高速公路上主要風景線也得到越來越多人的關注。本文以浙江寧波某高速公路三面廣告牌的檢測鑒定實例為依據，對三面廣告牌的安全性檢測鑒定方法進行闡述。

二、廣告牌常規檢測流程及方法：

廣告牌的外觀檢測

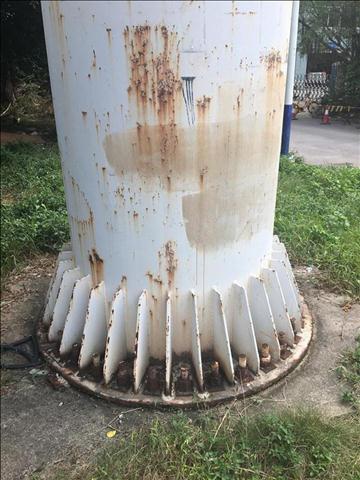

現場檢測發現廣告牌鋼柱表面油漆剝落并銹蝕，柱腳錨栓個別部位缺少螺母、螺母與錨桿未擰緊等現象，廣告牌桁架桿件油漆剝落嚴重并銹蝕，其余構件保存完好，未發現明顯破損狀況。

2.2軸網尺寸及構件幾何尺寸復核

現場采用鋼卷尺和游標卡尺對廣告牌的軸網尺寸及構件的幾何尺寸進行抽樣復核，檢測結果表明該廣告牌軸網尺寸偏差在規范允許范圍內，滿足設計要求。

由表中可以看出廣告牌構件幾何尺寸除鋼柱壁厚偏差超出規范要求外，其余構件幾何尺寸基本滿足設計要求。

2.3廣告牌傾斜檢測

使用全站儀按照變形測量中投點法的有關規定，測量廣告牌鋼柱頂部相對于底部的偏移值。檢測結果表明廣告牌鋼柱向北偏移18㎜，傾斜率為0.86‰，向東偏移26㎜，傾斜率為1.24‰，廣告牌鋼柱雖有一定傾斜但未超出規范允許值4‰范圍，滿足使用要求。

三、廣告牌檢測標準：　

CECS148-2003《戶外廣告設施鋼結構技術規程》

GB50205-2001《鋼結構工程施工質量驗收規范》

GB50018-2002《冷彎薄壁型鋼結構技術規程》

GB50661-2011《鋼結構焊接規范》

DB37/T487-2004《戶外廣告設施檢驗規范》

JGJ81-2002《建筑鋼結構焊接技術規程》

JGJ82-91《鋼結構高強度螺栓連接的設計、施工及驗收規范》

DG/T J08-804-2005《既有建筑物結構檢測與評定標準》

四、廣告牌基本概況：

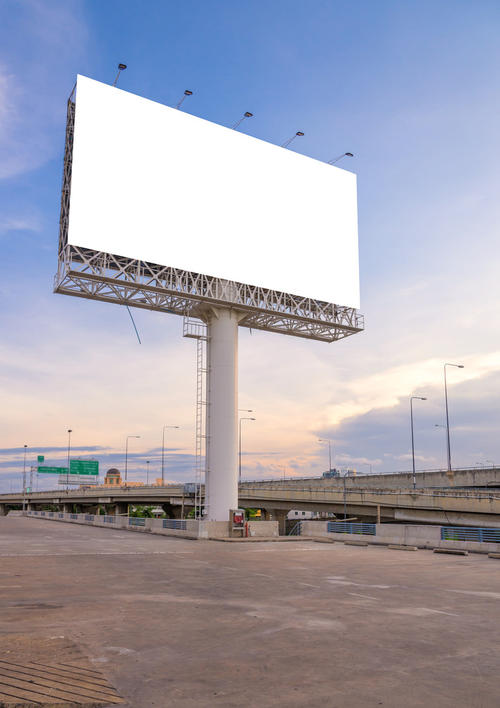

本廣告牌為浙江寧波高速公路某互通區三面廣告牌，廣告牌三面長度為等邊三角形，均為18 m，廣告牌面板底部標高為＋16.000 m，頂部標高為＋22.000 m，廣告牌鋼柱＋6.000 m以下采用1400×14焊管，＋6.000 m以上采用1400×12焊管，上部主體桁架桿件主要采用150×100×5矩形管、100×5方管、100×7方管、70×4方管四種形式，柱腳采用42?45錨栓環形布置，見工程照片1，廣告牌所用的鋼管柱、桁架等主要構件鋼材均采用Q235B鋼制作。廣告牌的結構形式見下圖。本廣告牌設計合理使用年限為20年，地震設防烈度按6度設防，結構安全等級為二級。

五、廣告牌檢測情況：

2.1廣告牌的外觀檢測現場檢測發現廣告牌鋼柱表面油漆剝落并銹蝕，柱腳錨栓個別部位缺少螺母、螺母與錨桿未擰緊等現象，廣告牌桁架桿件油漆剝落嚴重并銹蝕，其余構件保存完好，未發現明顯破損狀況

2.4廣告牌焊縫檢測檢測人員使用著色檢測方法對廣告牌桿件連接處的焊縫進行檢測，檢測發現該廣告牌桁架矩形管和方管桿件連接焊縫不飽滿，存在少焊、漏焊現象。桁架矩形管與鋼柱連接焊縫不密實，存在夾渣、孔洞。在鋼柱與鋼柱的連接焊縫及桁架桿件的加勁肋處焊縫均發現不同程度的類似問題，由此可見該廣告牌在焊接質量方面存在嚴重問題。

六、廣告牌無損檢測：

廣告牌無損檢測是我國戶外廣告的主要形式，隨著我國廣告牌無損檢測的經濟發展，城市建設與規劃的不斷完善，戶外廣告牌無損檢測作為城市里的一道風景線也得到越來越多人的關注。戶外廣告設施作為廣告載體的一種，以其獨特的設置位置，對企業的產品質量、社會形象、文化內涵宣傳等方面起到了積極作用。由于戶外廣告設施結構和位置的特殊性，對其本身的質量提出了較高的要求，也存在著由于戶外廣告設施在惡劣環境下?lián)p壞、倒塌，造成周邊人員的傷害與財產損失的事件時有發生。

七、廣告牌無損檢測所包含的種類：
