昆山市鋼結構廠房夾層安全檢測鑒定機構

鋼結構工程施工驗收規范》中的強制性條文5.2.4條規定：設計要求全焊透的一、二級焊縫應采用超聲波探傷進行內部缺陷的檢驗，其內部缺陷分級及探傷應符合現行《鋼焊縫手工超聲波探傷和探傷結果分級》GB 11345的規定。 一、鋼結構工程焊縫探傷的檢驗等級全部為B級。具體是采用一種角度在焊縫的單面雙側進行檢驗，對整個焊縫截面進行探傷。母材厚度大于100mm時，應采用雙面雙側檢驗，對接接頭主要采用單面雙側檢驗；當受構件的幾何條件時，可在焊縫的雙面單側采用兩種角度的進行探傷。T型接頭焊縫可按雙面單側檢驗，T型焊縫母材位置不要選錯，有人錯誤的認為母材一定是厚度薄的鋼板，對于對接焊縫可以這么理解，但對于T型焊縫卻不一定，母材的判定取決于位置而不是厚度。

　　二、探傷比例的確定 一級焊縫為探傷，即無論工廠制作焊縫還是現場安裝焊縫，包含所有焊縫數量，每一條焊縫整條長度全部檢測。 二級焊縫的為20%探傷，需要注意的是這里的20%對應工廠制作焊縫和現場安裝焊縫計數不一樣。 對于工廠制作焊縫，應按每條焊縫計算百分比，且探傷長度應不小于200mm，當焊縫長度不足200mm時，應對整條焊縫進行探傷。可以理解為，工廠制作的二級焊縫每一條都需要進行超聲波探傷檢測，當焊縫長度大于1000mm，*小檢測長度為整條焊縫長度的20%；當焊縫長度在200mm～1000mm之間，*小檢測長度為200mm；當焊縫長度小于200mm，按整條焊縫長度來檢測。在實際探傷工作中有時候誤認為工廠制作焊縫也按數量的20%抽檢，這樣理解是錯誤的。 對于現場安裝焊縫，應按同一類型、同一施焊條件的焊縫條數計算百分比，探傷長度應不小于200mm，并應不少于1條焊縫。應理解為，按照焊縫的條數的20%數量進行抽檢，但每條抽檢的焊縫的檢測長度可以參照工廠二級焊縫長度來進行。 三、的選取 的選擇也對探傷檢測的準確性有很大的影響。探傷檢測應根據母材厚度、焊縫坡口形式等因素選擇不同K值的。常用的K值有1.0、2.0、2.5，在2.5MHz～5.0MHz。當母材厚度在8～25mm之間，宜選用K2.5的；當母材厚度在25～50mm之間，宜選用K2.0的；當母材厚度大于50mm時，宜選用K1.0的。 四、探傷檢測的步驟 探傷檢測前，可以先通過結構圖紙了解到被檢構件的材質、厚度、曲率、焊接、焊縫等級、坡口形式等實際情況。根據實際情況選擇出對應的K值，制作出相應的DAC曲線。 提前對被檢焊縫兩側母材表面進行處理，將焊渣、、混凝土、油污等雜質打磨掉，漏出金屬光澤的面層，打磨寬度一般為2.5倍的K值和母材厚度的乘積。 耦合劑應選用具有良好透聲性和適宜流動性，不應對材料和人體有損傷作用，同時應便于檢測后的清理的材料。工業漿糊因其粘度、流動性、附著力適當，對構件和人體無害，價格便宜，配置方便，耦合效果比成為比較常用的耦合劑。

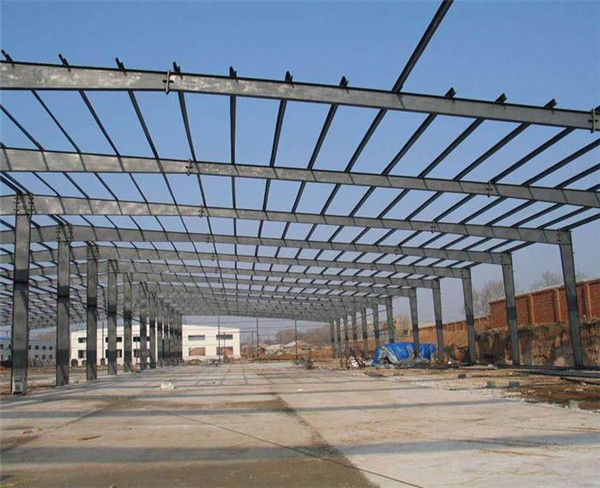

　　鋼結構主要構件安裝就位后,應立即進行校正、固定。當天安裝的鋼構件應形成的空間體系。安裝時,必須控制屋面、樓面、平臺等的施工荷載,施工荷載和冰雪荷載等嚴禁超過梁、桁架、樓面板、屋面板、平臺鋪板等的承載能力。GB 50205-2001第10.1.6條吊車梁或直接承受動力荷載的梁其受拉翼緣、吊車桁架或直接承受動力荷載的桁架其受拉弦桿上不得焊接懸掛物和卡具等。GB 50205-2001第10.1.8條鋼屋（托）架、桁架、主梁、次梁及受壓桿件的垂直度和側向彎曲矢高的允許偏差應符合表10.3.3的規定。 表10.3.3鋼屋（托）架、桁架、主梁、次梁及受壓桿件的垂直度 和側向彎曲矢高的允許偏差 項目 跨中的垂直度 側向彎曲矢高f允許偏差h/250， 且不應大于15.0 l≤30m 30m<l≤60m l>60m l/1000,且不應大于10.0 l/1000,且不應大于30.0 l/1000,且不應大于50.0 GB50205-2001第10.3.3、11.3.4條(10)單節柱的安裝垂直度允許偏差為h/1000，且不應大于10.0。GB 50205-2001第11.3.2條*吊車梁和吊車行架不應下?lián)稀?檢查數量：全數檢查。 檢驗：構件直立，在兩端支承后，用水準儀和鋼尺檢查。GB 50205-2001第8.3.1條主體結構的整體垂直度和整體平面彎曲的允許偏差應符合規定。檢查數量：對主要立面全部檢查。對每個所檢查的立面，除兩列角柱外，尚應至少選取一列中間柱。檢驗：采用儀、全站儀等測量。表10.3.4、11.3.5整體垂直度和整體平面彎曲的允許偏差項目 單層鋼結構允許偏差 多層及高層鋼結構允許偏差 主體結構的整體垂直度H/1000，且不應大于25.0 (H/250
